【技術支援】七類網線水晶頭接法製作步驟教程圖解

技發展越來越迅速，我們目睹了綜合佈線產業的更新迭代，最開始常用的五類線、超五類線漸漸被六類線、超六類、七類線所取代，今天帶大家來了解一下七類網線接水晶頭的接法和製作步驟。

什麼是七類網路線？
七類網路線是一種8芯屏蔽線，和普通的屏蔽線不同，七類系統只基於屏蔽電纜。在七類線纜中，每一對線都有一個屏蔽層，四對線合在一起還有一個公共大屏蔽層。
七類系統可以提供至少500MHZ的綜合衰減對串擾比和600MHZ的整體頻寬。主要適用於萬兆以太網，是六類線和超六類線的2倍以上，傳輸速率可達10Gbps。

七類網線結構組成：
導體採用高純度國標銅，訊號傳輸穩定，衰減小,傳輸速率高；
外套採用PVC材料，阻燃、環保防腐、耐油耐腐蝕、耐高低溫等特性；
絕緣採用聚乙烯內絕緣，抗干擾、提升速率高強度，絕氣，抗氧化、防電擾極
；

 目前七類網路線並沒有大量使用，主要是因為標準，介面都不統一，成本價格也很高，應用範圍不廣等原因。
七類線與超六類網路線的效能接近，採用純銅8芯，擁有屏蔽層，效能更加強大，傳輸速率可達到10Gbps，用於資料中心等場合。

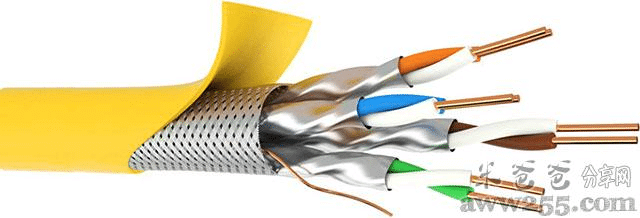

每對都有一個屏蔽層（一般為金屬箔屏蔽），然後8根芯外還有一個屏蔽層（一般為金屬編織絲網屏蔽Braided Shield），接口與RJ-45相同。總屏蔽+ 線對屏蔽（一般為金屬箔屏蔽），七類線S/FTP Cat.7(HSYVP-7) 最高傳輸頻率600MHz，超七類線的傳輸頻率為1000MHz，七類完全支援萬兆。

七類線芯使用的是直徑近0.58mm 優質無氧銅為傳輸導體，比6類線稍粗一點點，選用化學發泡絕緣，極大提高了單根導體傳輸才能。

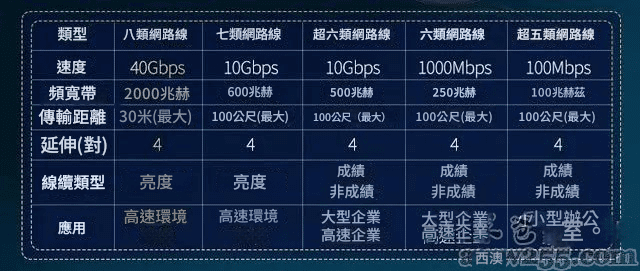

從網線的線芯來看，5類線、6類線，7類線，線芯的直徑都有增加，使用的銅質越優質，傳輸的速率越快，越穩定。

這裡道川物聯網有必要提下八類網路線，跟七類網路線一樣的是雙層屏蔽（SFTP），它擁有兩個導線對，2000MHz的超高寬屏，傳輸速率高達40Gb/s，但它最大傳輸距離僅有30m，故一般用於短距離資料中心的伺服器、交換器、配線架以及其他設備的連接。雖然八類線傳輸距離短，但傳輸速率和頻率頻寬是遠遠超過其他類的。

七類網路線一般使用在有高速傳輸和高頻寬要求的場景，例如視訊會議、串流廣播、基於網路的語音電話、網格運算和儲存網路的場景中；由於適應於10/100/1000/10GBASE-TX乙太網路資料傳輸，所以也廣泛地用在室內高要求的水平佈線中；由於七類超屏蔽層的適當屏蔽機。

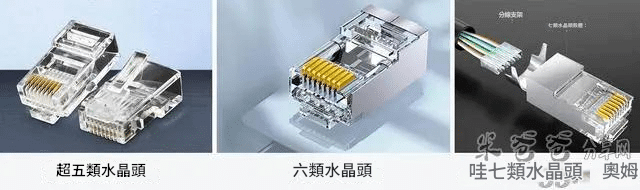

7類網路線用什麼水晶頭
可以看到，七類網路線水晶頭，有金屬屏蔽外殼。因為7類線採用的是單對屏蔽，然後再總屏蔽的結構，所以七類水晶頭是帶屏蔽的，夠更有效消除線對之間的串擾。

七類網路水晶頭接法製作工具
工欲善其事，必先利其器。在製作網線水晶頭之前，我們需要先準需要的工具：七類水晶頭、水晶頭的小卡片、剝線刀、斜口鉗、七類網線鉗，測線儀。

七類網線接水晶頭步驟
第一步：先用剝線刀剝開三公分左右的長度，然後會看到一個屏蔽層，把外皮和易拉絲剪掉後，將編織和地線擰成一股。再剪去包裹線對的鋁箔。
第二步：然後我們按照T568B的線序排好，橙白、橙色、綠白、藍色、藍白、綠色、棕白、棕色，排好後把線拉直，利用斜口鉗剪線，因為我們的線比較粗，如果你按照普通的做法去做的話是插不進去的，所以我們必須要斜著卡片，剪好之後把小卡插進去。
第三步：我們把水晶頭測量一下，在剪線的時候大概預留半公分左右，剪平後將網線用力推至水晶頭內，芯線推至最前端。可以從水晶頭前端查看線芯是否完全推至最前端。
第四步：將水晶頭的燕尾夾的尾翼稍微往內扳， 使其與編織和地線充分接觸.再用網線鉗壓一下，我們的水晶頭就非常牢固的跟線結合在一起。
做好之後，我們用測線儀測試一下，測試燈從1-G 逐一按順序對應閃爍則網線已接通。

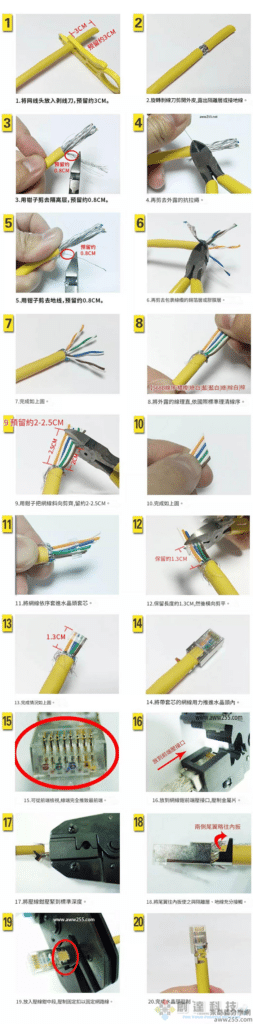

下面附上七類萬兆網路線接水晶頭做法教學步驟圖解

特別說明：
七類線纜介面與五類、六類線纜介面RJ-45不相容，七類纜需要單獨的七類專用水晶頭。
雙重屏蔽結構使得七類線徑更粗，因此在安裝敷設時需要特別注意，需給線纜留有較大的彎曲半徑及槽設空間，應該採用更科學規範的接線方法。
